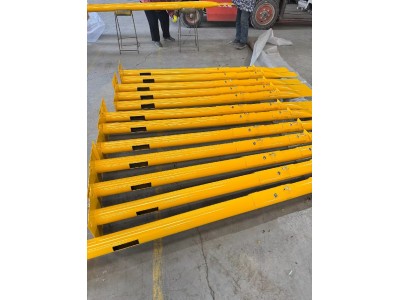

阴极保护电流测试桩

一、核心功能

电流参数监测：直接测量阴极保护系统的工作电流（如牺牲阳极输出电流、外加电流系统的回路电流），判断电流是否满足被保护结构的需求（如管道所需保护电流密度通常为 10-50mA/m²，具体取决于土壤电阻率）。

系统故障诊断：通过电流异常（如骤降、骤升或波动），快速定位问题（如阳极失效、电缆断裂、杂散电流干扰等）。

二、结构特点（与普通测试桩的差异）

相较于常规测试桩（侧重电位测量），电流测试桩在结构上有以下针对性设计：

专用电流测量端子：设置独立的电流测量接口，方便串联电流表（通常为直流电流表，量程匹配系统电流，如 0-10A）。

高导电连接部件：内部接线端子采用铜质或镀银材料，减少接触电阻对电流测量的影响（接触电阻过大会导致测量值偏小）。

分流器（可选）：对于大电流系统（如外加电流阴极保护），可能内置分流器，通过测量分流电压间接计算电流（依据欧姆定律：电流 = 电压 / 分流电阻）。
